Кратко о манганине и манганиновом прокате

Манганином принято называть сплав, содержащий 84-86% меди, 12-13% марганца и 2-3% никеля. Для данного материала характерно высокое значение омического сопротивления. Манганин имеет неупорядоченную структуру кристаллической решетки. Процесс плавления сплава происходит при температуре 960 ºС. Материал обладает плотностью, составляющей 8400 кг/см³. Температурный коэффициент расширения сплава – 18×10-6 1/ºС. Манганин отличается светло-оранжевым цветом.

Манганин применяют для изготовления изделий имеющих как мягкое, так и твердое состояние. Это определяется, прежде всего, областью использования деталей. При этом твердость сплава в мягком состоянии составляет – 450-550 МПа, а в твердом до 580 МПа. Процесс термической обработки манганина проводится в вакууме, после чего следует длительный этап выдержки. Проходит он при комнатой температуре, что способствует обеспечению однородности состава и стабилизации электрических характеристик.

Основное преимущество манганина – его омическое сопротивление практически не изменяется в зависимости от рабочей температуры (диапазон в котором эксплуатируют изделия в мягком состоянии – 60-80 ºС, в твердом – до 200 ºС). При перегреве сплава необратимо изменяются его физические характеристики. Манганин при контакте с медными элементами обладает низкой термо-ЭДС.

Манганиновый прокат, его область применения

Основной прокат, который производят из манганина – это манганиновая проволока и лента. Также из сплава изготавливают провода. Все указанные продукты применяются для электроизмерительных приборов и элементов сопротивления, в том числе и образцовых. Они, прежде всего, используются в электротехнике и приборостроении.

Наиболее востребована манганиновая проволока. Если сравнивать её с аналогичным прокатом из константана, то для первой характерна малая термо-ЭДС. Что даем преимущество в использовании манганиновой проволоки для комплектации приборов высокой точности. Но стоит учитывать, что данный прокат, в отличии от константанового, более чувствительный к воздействию влажности, а также является неустойчивым к негативному влиянию кислотной и аммиачной атмосферы.

Из манганиновой проволоки и ленты производят всевозможные шунтирующие элементы, в том числе те, которым свойственно нестандартное падение напряжения. Прокат используют для изготовления шунтов, встроенных в печатную плату.

Стоит отметить, что омическое сопротивление проволоки диаметром 1 мм составляет около 0,65 Ом (не более). При этом прокат способен выдерживать до 5 А. При использовании параллельно соединенных элементов удается получать приборы способные выдерживать значительную силу тока.

Манганиновый провод используют в качестве материала для изготовления обмоток электродвигателей, масляных трансформаторов, резисторов. Применение этого продукта гарантирует высокую устойчивость электрооборудования к нагрузкам по току и его надежную работу.

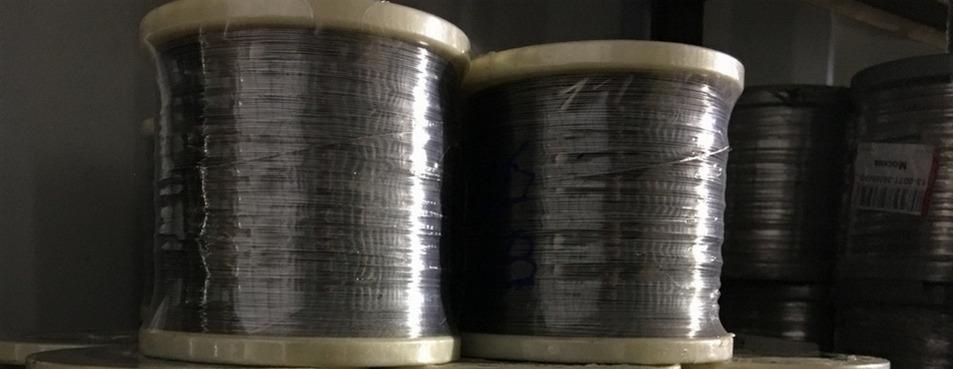

ПРОВОЛОКА МАНГАНИНОВАЯ НЕИЗОЛИРОВАННАЯ ТЯНУТАЯ КРУГЛОГО СЕЧЕНИЯ МНМЦ 3-12; МНМЦАЖ 3-12-0,3-0,3
